6路0~10V/PWM调光控制器 DK2000-CDA0616M

发布时间:2016-04-15 15:09








产品介绍





2-1 产品功能及特点

1.  俱中文LCD显示屏,菜单式的全中文界面:可让您结合功能键,非常方便的进行各项参数设置及场景调用等功能。

2.  主回路采用大容量磁保持继电器输出:功耗小,发热量小,可靠性高。

3.  调光回路有DC0/1-10v, PWM10V两种模式输出:用户可根据现场要求来设定输出模式。

4.  俱场景及时序控制功能:12个场景可供用户自定义:1个时序可供用户自定义。

5.  俱经纬时控功能:也称天文时钟功能:选定后,照明设备的开关时间在一年四季可以随着日出日落的时间不同而自动调整。

6.  俱根据光照度及人体感测实现自动控制功能:加配多功能传感器(光照度与人体移动PIR一体)后即可实现。

7.  俱数据同步功能:当一键启用该功能时,控制器的万年历时间、场景各回状态、经纬度设定值将与上位机设定的参数相一致。

8.  俱火灾报警联动控制功能:当接收到消防强启信号时,各应急照明回路全部强制开启。

9.  预留2组开关量与2组模拟量信号输入口:可灵活根据用户需要,实现特定功能要求。

10.可设定调光回路淡入淡出时间:1S-99S可调。

11.可设定继电器动作阀值:即设定回路调光值与继电器闭合/断开的关系,确保用户根据现场灯具驱动性能及现场景其它要求,来设置继电器动作的时间。

12.具有继电器动作次数统计功能:用户可查看相应回路动作次数。





2-2 产品规格及特性


使用电源/消耗功率: DC 24V  /  1VA

环境 / 使用:       -10 to 45 °C; 10 to 85% RH

储存环境:          -10 to 90 °C; 低于 90% RH

人机界面:          12864LCD屏,‘菜单/确认’‘上’‘下’‘左’‘右’按键

微处理器:         ARM系列单片微机

俱传送、执行数据至上一层控制器

俱有独立监控应用软件,可根据不同控制要求方便上传不                                  同应用软件

俱有自我诊断能力,对控制器及回路的实时监控,并上传                给上位机,实现集中控制

俱有免电池程式记忆装置(EEPROM) 可储存所有操作程式以防止断电时资料遗失。

                   俱有扩充FLASH,方便系统升级。

看门狗装置 自动复归。

继电器输出:        大功率通断能力磁保持继电器。

调光驱动能力:     单路200mA.

通讯方式:         1xRS-485 1/2 duplex / Modbus RTU Protocol(通讯协议)

通讯速率:         9600~76.8k bps (工厂内设 / 建议 9600 bps)

最大通讯距离:     4000 ft (1.2 km)

通讯讯号输入:     Modbus RTU

通讯地址设定范围:  最大到 16, 即一个面板最大可接16台控制器

输出规格:         每回路最大可承受负载25A

通讯信号连接头:   5或2PIN端子台.

外观尺寸:         216 mm x 90 mm x 63mm(198 mm x 90 mm x 63mm)

安装方式:         标准DIN35电气轨道

重量:             约780 克

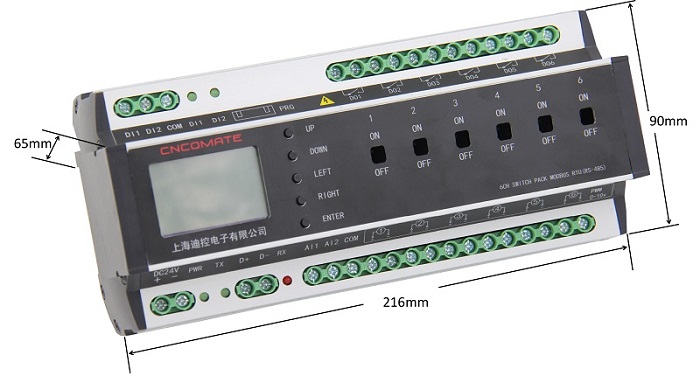

2-3产品外壳尺寸与标注

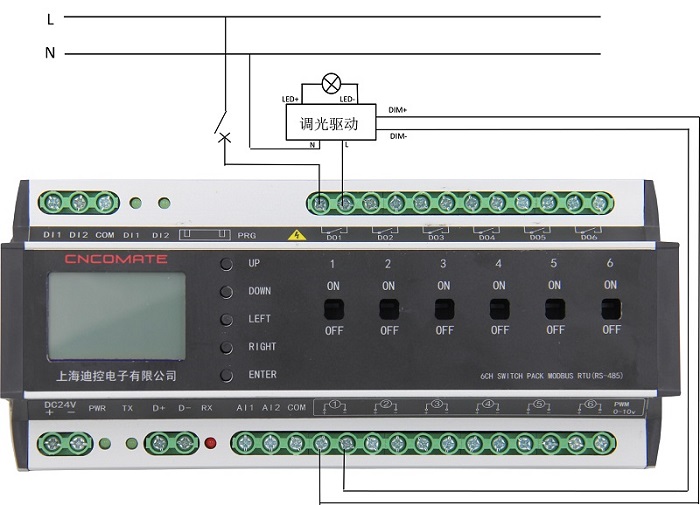

2-4接线示意图





2-5控制器硬件说明





2-6系统图




了解更多详情请咨询公司客服,我们将热诚为您服务!
