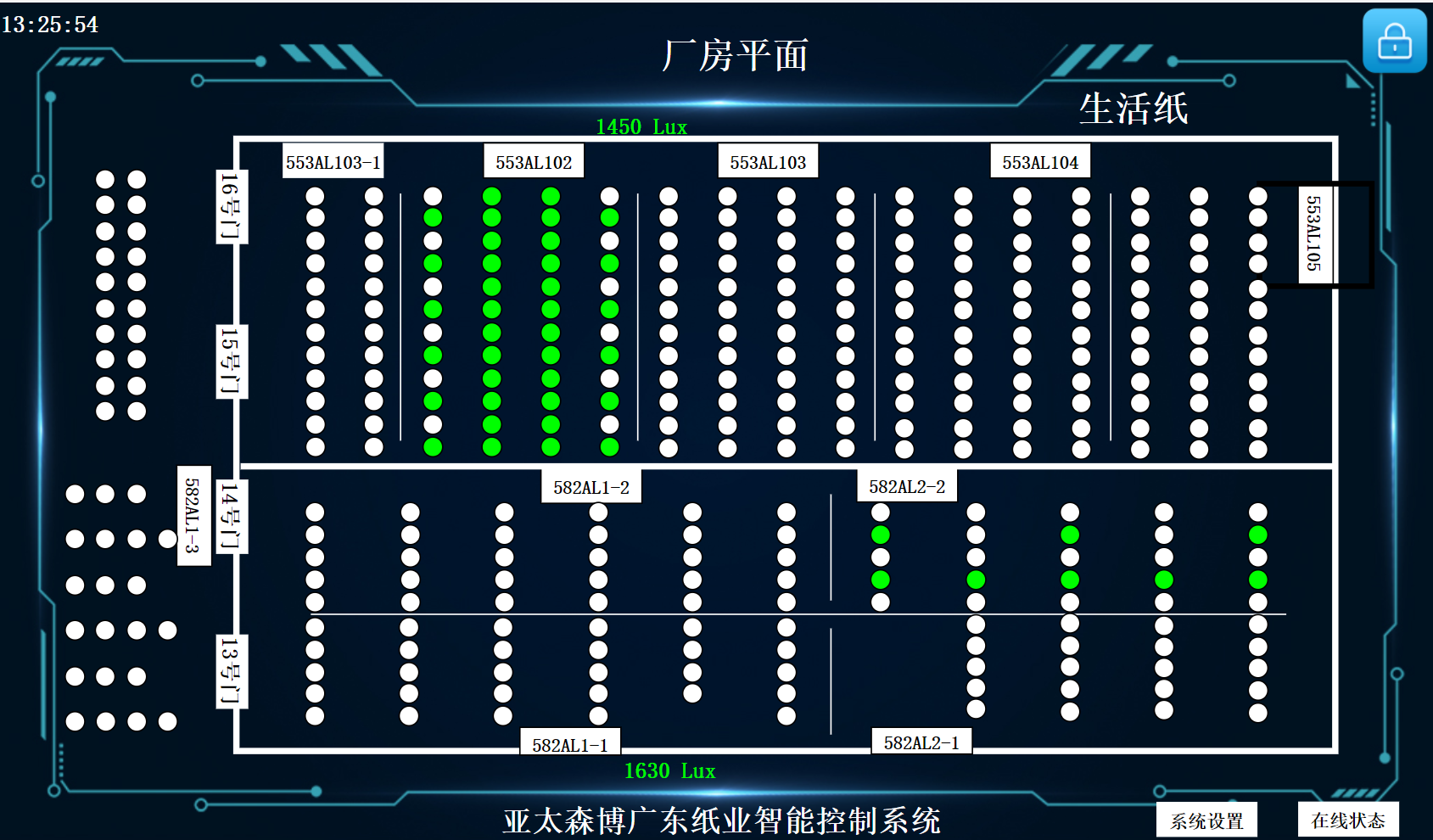

注：举例介绍553AL102配电箱，箱内4列指示灯，代表有4个12路智能照明开关模块，绿色代表开启状态，白色代表关闭状态。底图为车间平面图，用户通过此界面可以知道车间任何一个区域的开灯状态。如果点击553AL103-1箱号，则进入下方界面

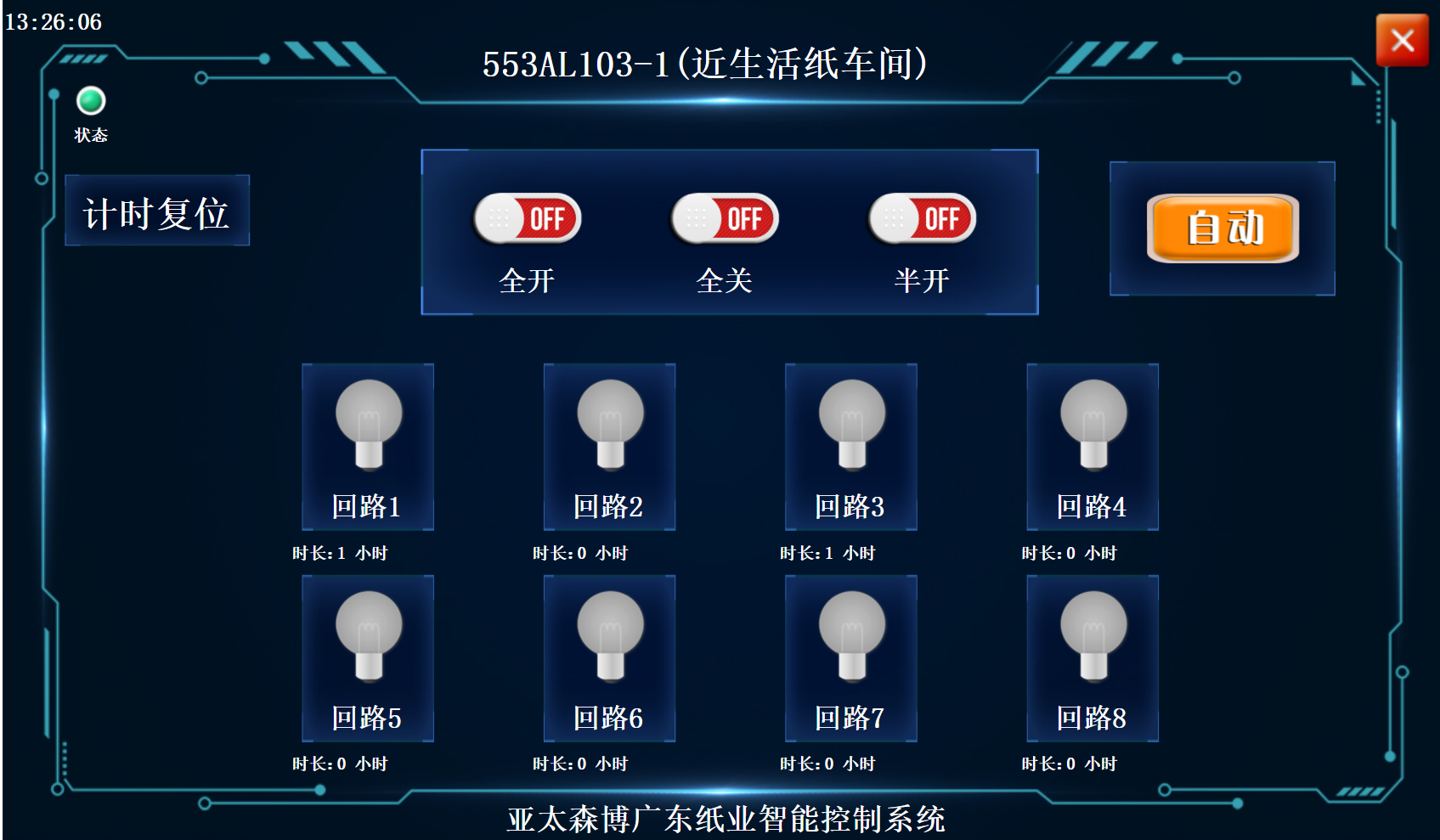

注：553AL103-1箱号所在区域为（近生活车间），通过此页面可以知道每路灯光的使用时长，方便合理规划用灯，延长灯具使用寿命。用户点击灯泡后，颜色变为绿色，代表灯开启；灰色代表关闭状态。

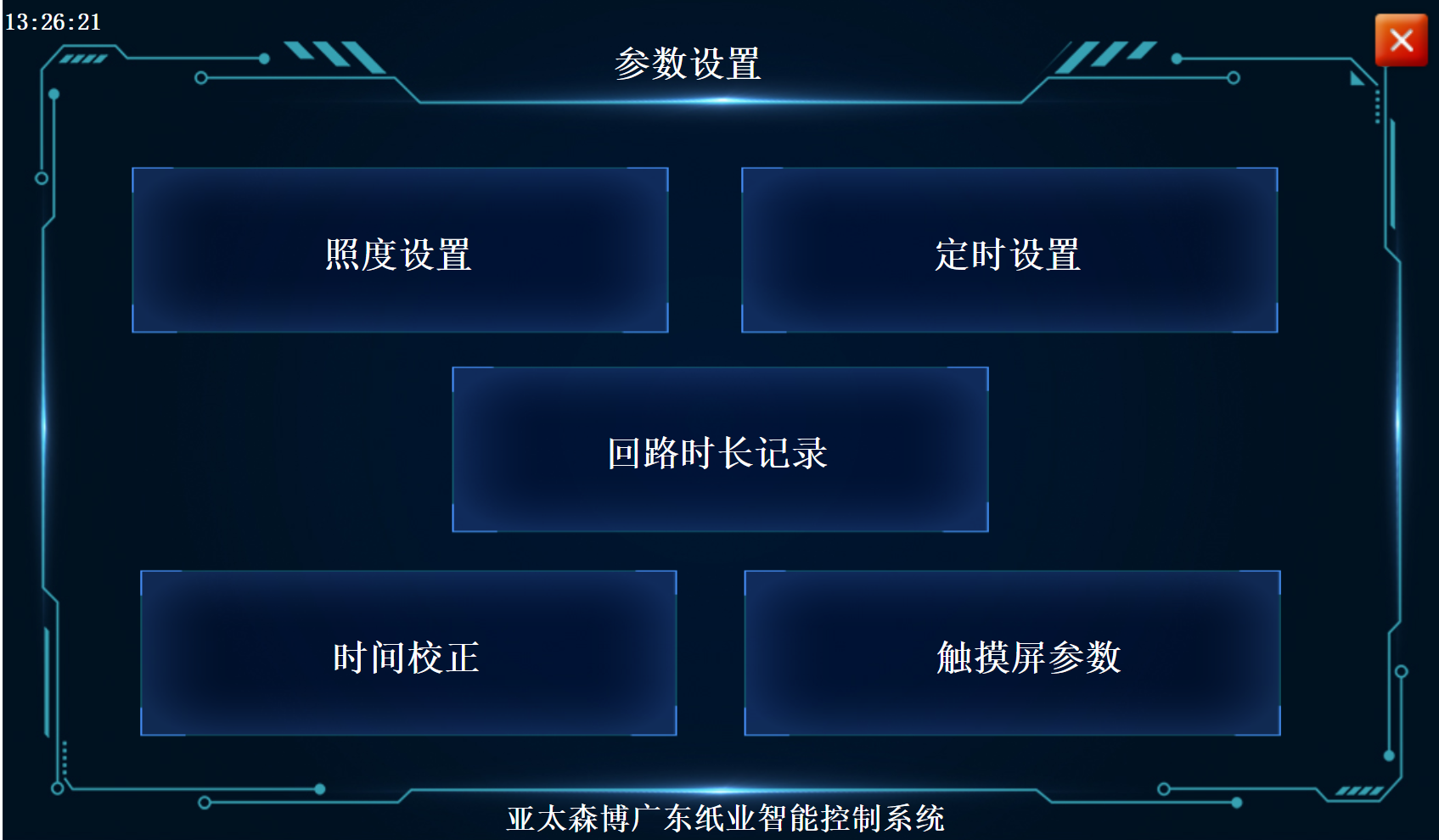

注：功能参数设置主页面

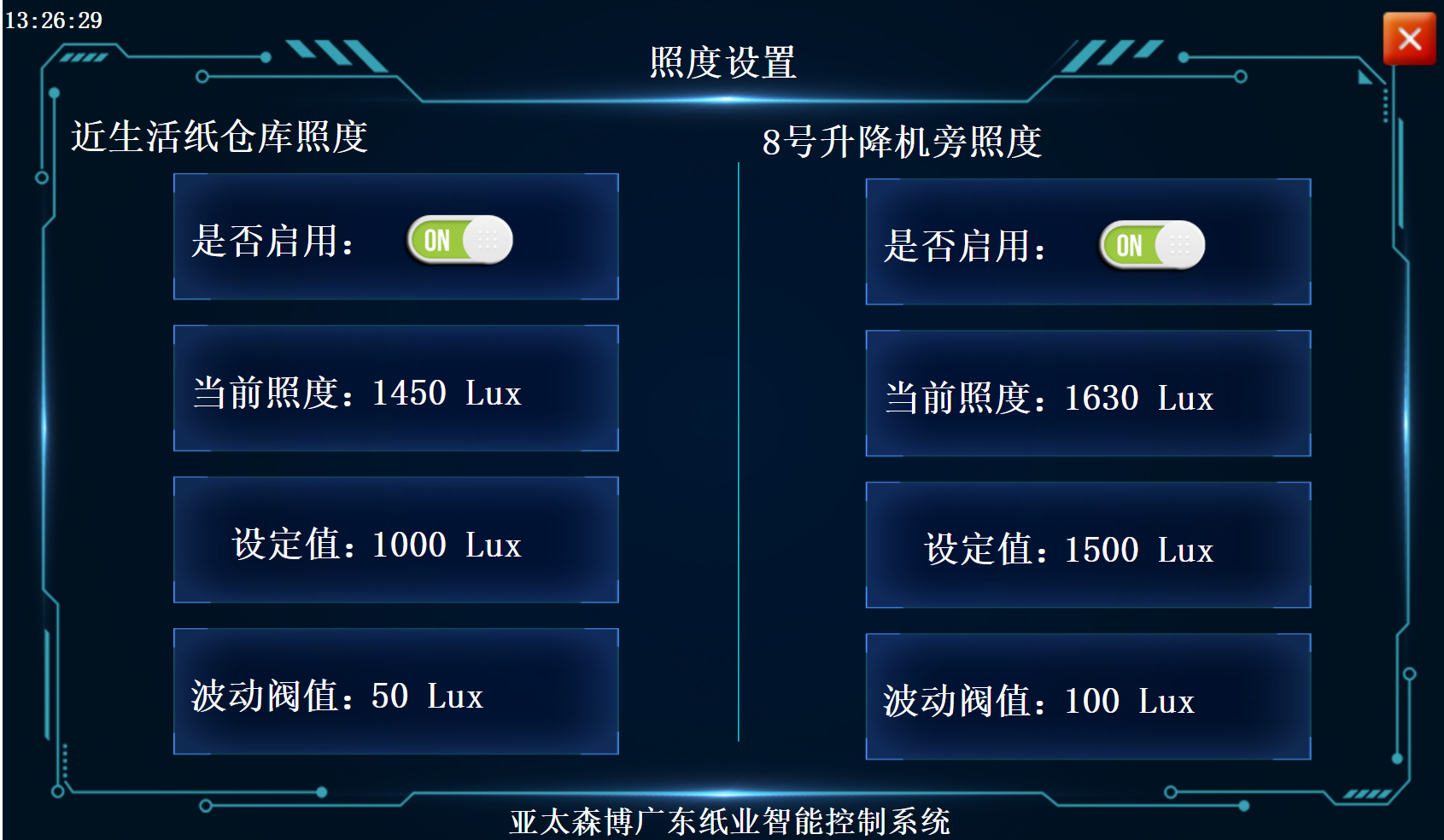

注：左侧目标设定值为1000LUX,当前实际照度高于目标值，照明灯关闭，低于目标值则开启，为避免频繁开关灯，需要设置阈值，当前阀值为50LUX，另外照度传感器建议安装在靠窗区域，取室外恒定光源。如果灯具支持亮度调节，则应该安装在车间内部。
