DALI-RS485模块RGB 色温控制
1 产品功能概述
485转DALI双路模块 DK2000-DALI0216M是一款具有单灯控制、场景模式控制、定时控制、经纬时控、光照度控制和人体感应控制功能的控制器。其自带LCD中文显示界面，免编程，菜单式设置，自带2路DALI信号控制端口，可下挂最多64+64个灯具；另自带2路强电控制端口，内置50A大功率磁保持继电器，可控制灯具电源通断，让用户使用更安全，更放心。支持通过RS485 MODBUS RTU 、TCP/IP等国家标准开放的通讯协议组网，以实现电脑，手机APP的远程集中管理。
2 产品规格及技术参数
电源/消耗功率： DC 24V / 15VA
环境 / 使用： -25 to 60°C; 10 to 85% RH
储存环境： -25 to 80 °C; 低于 90% RH
人机界面： 12864LCD屏‘菜单/确认’‘上’‘下’‘左’‘右’按键
微处理器： ARM系列单片微机
俱有独立监控应用软件，可根据不同控制要求方便上传不同应用软件
俱有自我诊断能力，对控制器及灯具的实时监控，并上传给上位机，实现集中控制
俱有免电池程式记忆装置(EEPROM) 可储存所有操作程式 以防止断电时资料遗失
俱有扩充FLASH，方便系统升级
看门狗装置 自动复归
DALI输出: 2路DALI输出，64+64个DALI灯具
继电器输出: 大功率50A磁保持继电器
通讯方式： 1xRS-485 1/2 duplex / Modbus RTU Protocol (通讯协议)
通讯速率： 9600~76.8k bps (工厂内设 / 建议 9600 bps)
最大通讯距离： 4000 ft (1.2 km) 为了保证通讯可靠性，建议通讯距离小于600米
通讯讯号输入： RS485 Modbus RTU
地址设定范围: 最大到 16, 即一个面板最大可接16台控制器
信号连接头： 5PIN端子
外观尺寸： 198(W)*90(H)*63(D)
安装方式： 标准DIN35电气轨道
重 量： 0.65Kg

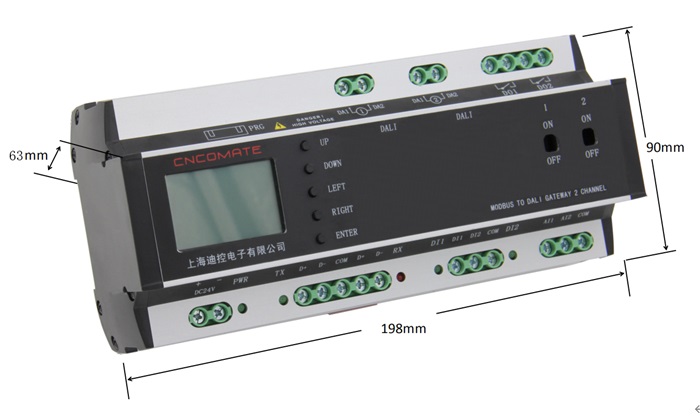

3 产品外壳尺寸与标注
4 按键和接线说明
4-1 单色亮度调节接线图
4-2 色温调节接线图
4-3 RGB调颜色接线图
4-4 按键说明
|
DK2000-DALI0216M控制器硬件说明 |
|||
|
项目 |
名称 |
功用 |
备注 |
|
1 |
LCD屏 |
人机界面，显示与设置相关功能 |
中文菜单界面，免编程 |
|
2 |
按键 Up |
调整设置参数数值 / 状态 |
|
|
3 |
按键 Down |
|
|
|
4 |
按键 Left |
移动菜单，选择到所需菜单项 |
|
|
5 |
按键 Right |
|
|
|
6 |
按键 Enter |
‘确认’按键，当某项 菜单或选项 被选中时，将是反显效果状态。 |
|
|
7 |
手动强制回路通断 |
ON-回路强制闭合；OFF-回路强制断开 |
为安全操作,需借助起子等工具拨动 |
|
8 |
接线端子 24+，24- |
电源DC24V输入 |
Power电源指示灯，正常工作时指示灯亮 |
|
9 |
接线端子2组通讯 D+,D-,GND |
RS485通讯线。D+接通讯线正；D-接通讯线负,GND接地，一组进线,一组出线. |
Tx，Rx指示灯，通讯正常时，两个指示灯闪烁 |
|
10 |
接线端子 DI1，DI2，COM |
无源开关量输入DI1,DI2, COM端为公共端。 |
可接人体感应探测器实现人来灯亮，人走延时灯灭。 |
|
11 |
接线端子 AI1,AI2,AIG |
模拟量信号输入AI1,AI2，AIG为端为公共端。输入源可为0-10v,4-20mA,或NTC信号源。 |
可接照度传感器等模拟量信号实现照度自动控制。 |
|
12 |
接线端子 DA1,DA2 |
两路DALI信号输出 |
每路DALI接灯地址不超过64个 |
|
13 |
接线端子 DO1,DO2 |
2回路开关输出，内置2个50A磁保持继电器 |
用于物理切断电源，更安全 |
5 系统架构图
更多详细介绍及设置使用说明请咨询公司客户人员！
