2-1  产品概述

DK2000-CC0206产品是一款自带人机界面的二回路窗帘控制器，采用功效继电器输出，输出额定电流6A,满足大部份窗帘执行机构运行要求，两组窗帘控制输出，每组正反转实现软、硬件电气互锁，保证电气安全。


2-2  产品功能及特色

1. 俱中文LCD显示屏，菜单式的全中文界面，可让您结合功能键，非常方便的进行各项参数设置及场景调用等功能。

2. 两组窗帘控制输出，窗帘负载电机电源12V~220VAC/DC不受限制。

3. 俱场景及时序控制功能，12个场景可供用户自定义，1个时序可供用户自定义。

4. 每组窗帘控制输出可以通过按键直接控制窗帘开，合。

5. 俱根据光照度、室外温度实现自动控制功能，但需加配相应传感器（光照度与温度传感器）后即可实现。

6. 预留2组开关量DI与2组模拟量AI信号输入口，可灵活根据用户需要，实现特定功能要求。

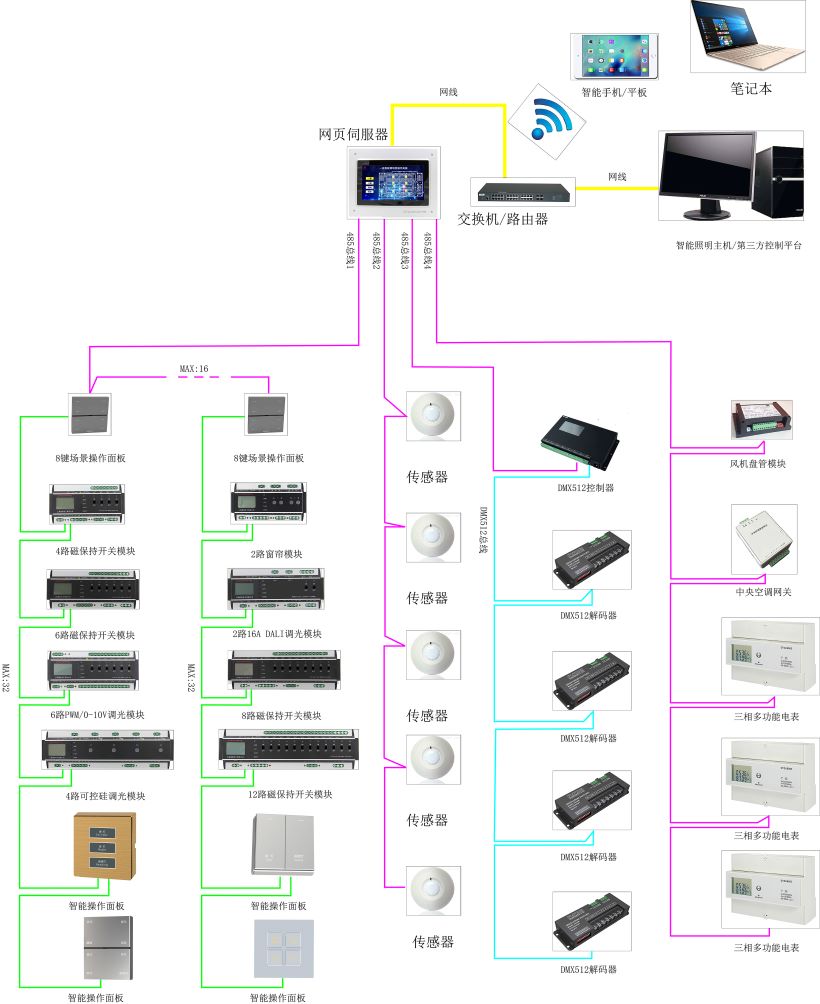

2-3   窗帘模块组网架构图

2-4  产品规格及技术参数

使用电源/消耗功率：    DC 24V / 6VA

环境 / 使用：                  -20 to 60°C; 10 to 85% RH

储存环境：                     -20 to 90 °C; 低于 90% RH

人机界面：                     12864LCD屏，‘菜单/确认’‘上’‘下’‘左’‘右’按键

微处理器：                     ARM系列单片微机 看门狗装置 自动复归

通讯方式：                     1xRS-485 1/2 duplex / Modbus RTU Protocol(通讯协议)

通讯速率：                     9600~76.8k bps (工厂内设 / 建议 9600 bps)

最大通讯距离：             4000 ft (1.2 km)

通讯讯号输入：             RS485 Modbus RTU

通讯地址设定范围:        最大到 16, 即一个面板最大可接16台控制器

输出规格：                     两组窗帘控制输出，每组额定电流6A

通讯信号连接头：         5PIN端子

外观尺寸：                     162 mm x 90 mm x 63mm

安装方式：                     标准DIN35电气轨道

重量：                              580 克


2-5  产品尺寸图

2-6  产品接线示意图

2-7  窗帘模块硬件说明
