2-1 产品功能概述

上海迪控作为一家专业研发，生产，销售智能照明控制系统产品的高科技企业，我们采用了国际上先进的设计理念将照明控制与网络科技相结合，创造一个高度舒适的环境和便于管理的网络化系统平台，在节约日常运行费用的同时，实现自控“e-化、更安全、更舒适、更经济、高效率、可扩充”的目的，并为智能照明控制与楼宇自控系统全面信息集成提供支持。

DK2000-OPT501触控屏是一个可为宾馆、公寓、酒店、餐厅、商场、医院、学校、影剧院、体育馆、厂房，道路街区等的照明系统提供智能化控制的全彩触摸屏操作面板。与安装在配电箱内的照明控制模块，及其它各类传感器，网络网页伺服器等组合起来就构成了一个完整的智能照明控制系统。

全彩触控屏主要功能特点：

1. 5 寸真彩电容触控屏：可最多管理 192 个回路,可对包括对照明、窗帘、空调、风机、 水泵等不同类型负载实

现智能化集中管理；

2. 名称自定义： 用户可自定义场景模式,回路,时序，设备的名称，让用户操作体验更 直观，简便。

3. 免编程，易维护： 用户只需设定场景，时序，照度等各项参数，即可实现中小系统 的自动运行，集中管理

4. 标准86型底盒安装: 用预埋定制安装底盒。

5. 多用户权限管理: 理员可进行添加/删除用户，配置用户等级，不同的用户等级可 进行不同权限的操作。

6. 设备功能强大： 能实现光照度自动控制，人体感应自动控制，时序控制，天文时钟 控制等等(需要配套

相应控制模块及传感器)

2-2 产品规格及特性

使用电源/消耗功率： DC 12V—24V  /  1VA

屏：                TFT 5’真彩触控屏 480X800

微处理器：          ARM系列单片微机

通讯方式：          2 x RS-485 1/2 duplex / Modbus RTU Protocol (通讯协议)

通讯速率：          9600~76.8k bps (工厂内设 / 建议 9600 bps)

最大通讯距离：      4000 ft (1.2 km)

通讯地址设定范围:   最大到 16

尺寸：              86 mm x 143 mm x 45 mm

安装方式：          标准电器86盒安装，墙壁挂式

重量：              300 克

环境 / 使用：       0 to 70 °C; 10 to 85% RH

储存环境：          -10 to 90 °C; 低于 90% RH

俱传送、执行数据至上/下一层控制器

俱有独立监控应用软件，可根据不同控制要求方便上传不同应用软件

俱有自我诊断能力，对下挂控制器及回路的实时监控。

俱有免电池程式记忆装置(EEPROM) 可储存所有操作程式以防止断电时资料遗失。

俱有扩充FLASH，方便系统升级。

看门狗装置 自动复归。

2-3 产品外壳尺寸与标注

2-4 接线示意图

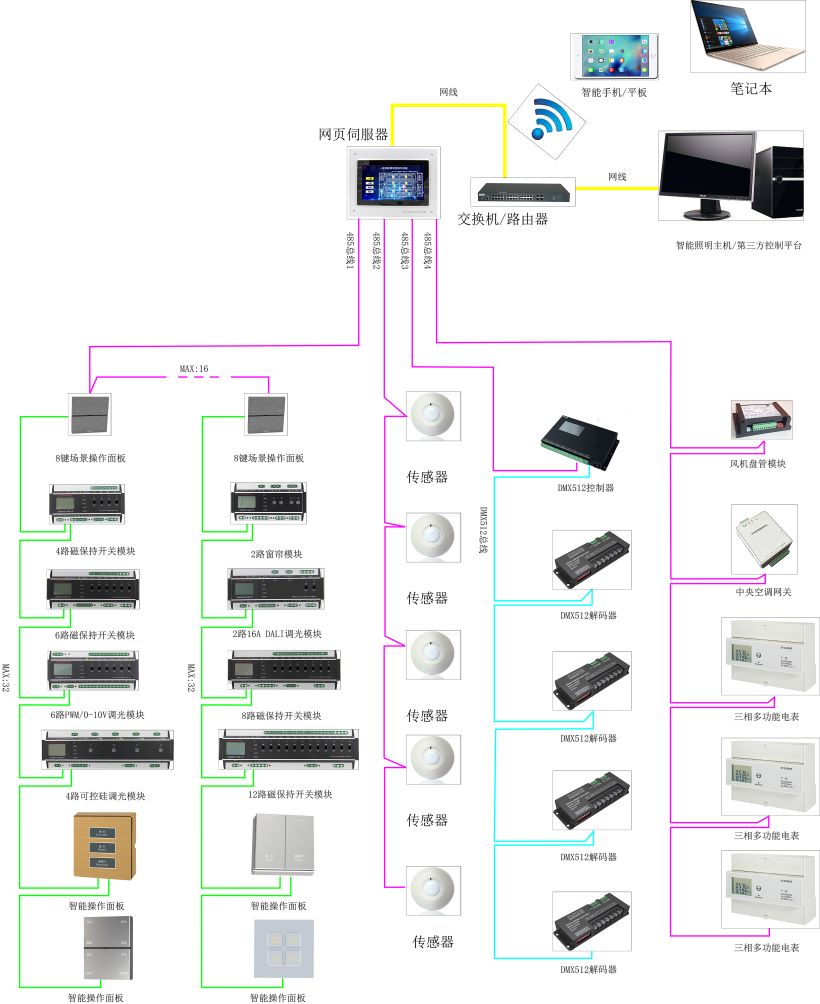

2-5 系统图

详情请咨询我司相关技术人员！
