8键多场景操作面板DK2000-OPB080
1-1产品功能概述
上海迪控电子有限公司作为一家专业研发、生产、销售智能照明控制系统产品的高科技企业，我们采用了国际上先进的设计理念将照明控制与网络科技相结合，创造一个高度舒适的环境和便于管理的网络化系统平台，在节约日常运行费用的同时，实现自控“e-化、更安全、更舒适、更经济、高效率、可扩充”的目的，并为智能照明控制与第三方系统集成提供技术支持。
DK2000-OPB080是一款8键多场景操作面板，广泛应用于宾馆、公寓、酒店、餐厅、商场、医院、学校、影剧院、体育馆、车库，道路街区等的智能照明控制系统。可与电脑、网络网页伺服器、调光控制器，照明开关控制器及其它各类传感器如：光照度、人体感测传感器等组合起来就构成了一个完整的智能照明控制系统。
1. 采用8个带灯指示按键，支持用户自定义刻字。
2. 采用拨码开关设置本机地址与下挂控制器个数。
3. 俱备锁键与解锁功能。
4. 通讯协议采用标准开放的RS485 MODBUS RTU 16位元，可实现整个系统设备间的数据精准交换。在与迪控公司确认的情况下，亦可轻松与第三方系统进行整合。
5. 8个场景键，可根据需求配置按键调用区域场景、调光及属性。
6. 可搭配以太网集成主机设备Web网络网页伺服控制器和网页伺服器使用，实现电脑远程监控。
1-2 产品规格及特性
使用电源/消耗功率： DC 24V / 1VA
环境 / 使用： -10 to 45 °C; 10 to 85% RH
储存环境： -10 to 90 °C; 低于 90% RH
微处理器： ARM系列单片微机
俱传送、执行数据至上一层控制器
俱有独立监控应用软件，可根据不同控制要求方便上传不同应用软件
俱有自我诊断能力，对控制器及回路的实时监控，并上传给上位机，实现集中控制
俱有免电池程式记忆装置(EEPROM) 可储存所有操作程式以防止断电时资料遗失。
俱有扩充FLASH，方便系统升级。
看门狗装置 自动复归。
通讯方式： 1 x RS-485 1/2 duplex / Modbus RTU Protocol (通讯协议)
通讯速率： 9600~76.8k bps (工厂内设 / 建议 9600 bps)
最大通讯距离： 4000 ft (1.2 km)
通讯讯号输入： Modbus RTU
通讯地址设定范围: 1-16
通讯信号连接头： 6PIN端子.
外观尺寸： 86 mm x 86 mm x 32mm
安装方式： 标准86盒安装
重量： 80克(净重)

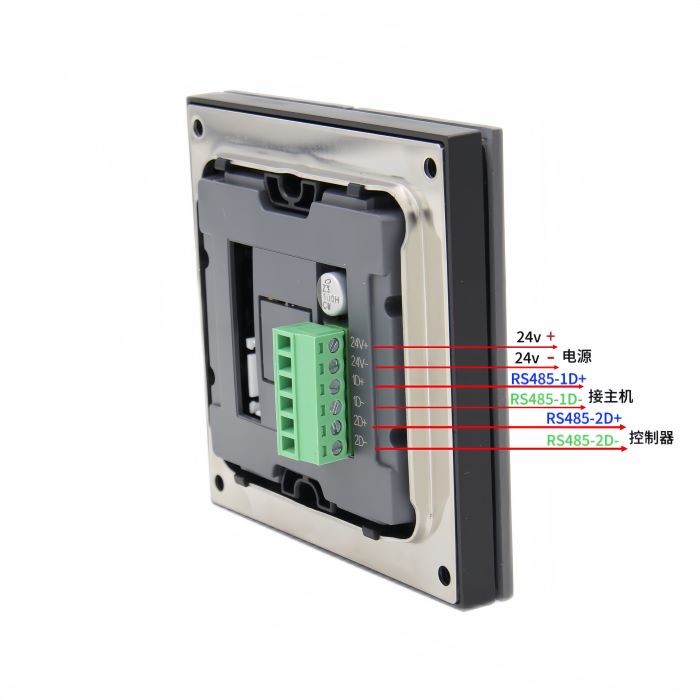

1-3 硬件与接线说明
2 操作说明
2-1 本机ID地址设置
本机ID地址的设置是通过‘ADD’拨码开关来设定，打开产品的上盖面板即可看到两个拨码开关‘ADD’与‘CON_CU’，通过拨动拨码开关‘ADD’上的1，2，3，4开关来设定本身在系统框架中的地址：
注：同一条RS485通讯线上不能出现重复地址。
2-2 下挂控制器个数设置

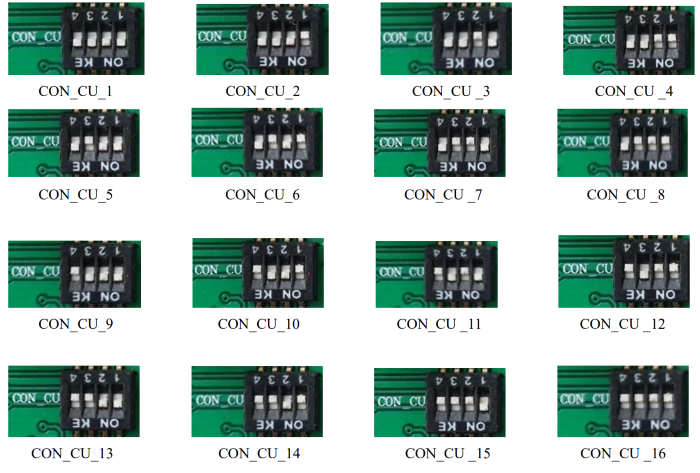

本机下挂控制器的个数设置是通过‘CON_CU’拨码开关来设定，打开产品的上盖面板即可看到两个拨码开关‘ADD’与‘CON_CU’，通过拨动拨码开关‘CON_CU’上的1，2，3，4开关来设定本机在系统框架中下挂控制器的个数：
注：下挂控制器实际个数要与拨码设置数值一致，如：1#面板下挂5个控制器，则最CON-CU值应设为5。
2-3 场景调用
8个按键，对应场景1，场景2，场景3，场景4，场景5，场景6，场景7，场景8，当按下相应场景按键时，将调用控制器内的相应场景。
8个场景按键是互锁关系，当一种场景调用时，此时调用另一场景，该场景将替换上一场景。
某一场景键被按下后，该场景键将发白光，说明该场景已被成功调用；若再次按下该场景键，该场景将被关闭，按键指示灯灭。
单总线系统时，各按键可根据用户需求配置区域场景、调光增减属性。
注：控制器储存的场景，需工作人员在调用前在控制器上完成场景编辑并保存。具体场景编辑说明请参照控制器产品使用说明书。
2-4 锁键/解锁
面板操作完成后，为了防止人为误操作，可以操作组合键来锁闭按键：‘7’ + ‘8’同时按下大于2s时间，所有按键功能将被锁定（操作功能按键，将不执行任何操作）。 在锁键状态下同样操作上述组合键：‘7’ + ‘8’同时按下大于2s时间，此时将解锁按键。
