2-1  产品功能概述
DK2000-CDV0405调光模块是一款自带LCD中文显示界面，免编程，菜单式设置，并可独立使用的智能调压调光模块，其采用美国进口SCR,并采用双SCR调压调光，双SCR调压调光优点:首先可靠性较普通调光模块提高一倍；另外因其分散安装在带散热槽的铝合金外壳底部，散热性能显著提高，相应承载能力也较同类产品更好。
另外用户可以通过RS485 MODBUS RTU 、TCP/IP等国家标准开放的通讯协议组网，以实现电脑，手机APP的远程集中管理，广泛应用于酒店，影院，高档餐厅，会议多能厅，别墅等需要不同灯光场景模式的高端场所

2-2 产品主要功能及特色

1. 采用铝合金外壳，以提高散热和防护性能。

2. 俱中文LCD显示屏。采用菜单式的全中文界面，可结合功能键，非常方便的进行各项参数设置及场景调用。

3. 调光曲线模式可选。根据灯具的发光特性可选择不同的调光曲线模式：线性调光、1.5次方曲线、2.0次方曲线调光、3.0次方曲线调光。

4. 俱经纬时控及定时功能。也称天文时钟功能，选定后，照明设备的开关时间在一年四季里，随日出日落的时间而自动调整亮灯模式。

5. 俱根据光照度及人体感测实现自动控制功能。需配多功能传感器（光照度与人体移动PIR一体）后即可实现。

6. 俱回路过载保护功能。软件限制单回路的最大电流，同时软件也限制了调光器的总输入电流，当回路电流或总电流超过额定值时，控制器会降载30%，使调光器工作在额定电流范围。

7. 俱回路故障检测功能。当某回路实际电流值低于正常电流值(可自设比例带）时,表明该回路有灯具发生故障，报警窗口开启，提醒人员检修。

8. 俱火灾报警联动控制功能。当接收到消防强启信号时，各应急照明回路全部强制开启80%。

9. 俱2组开关量与2组模拟量信号输入端口。可根据用户需要，实现特定功能要求。

10. 淡入淡出时间可调。可设定调光回路淡入淡出时间，1S-99S可调,即可以瞬间变亮，也可以慢慢变亮，慢慢变暗。

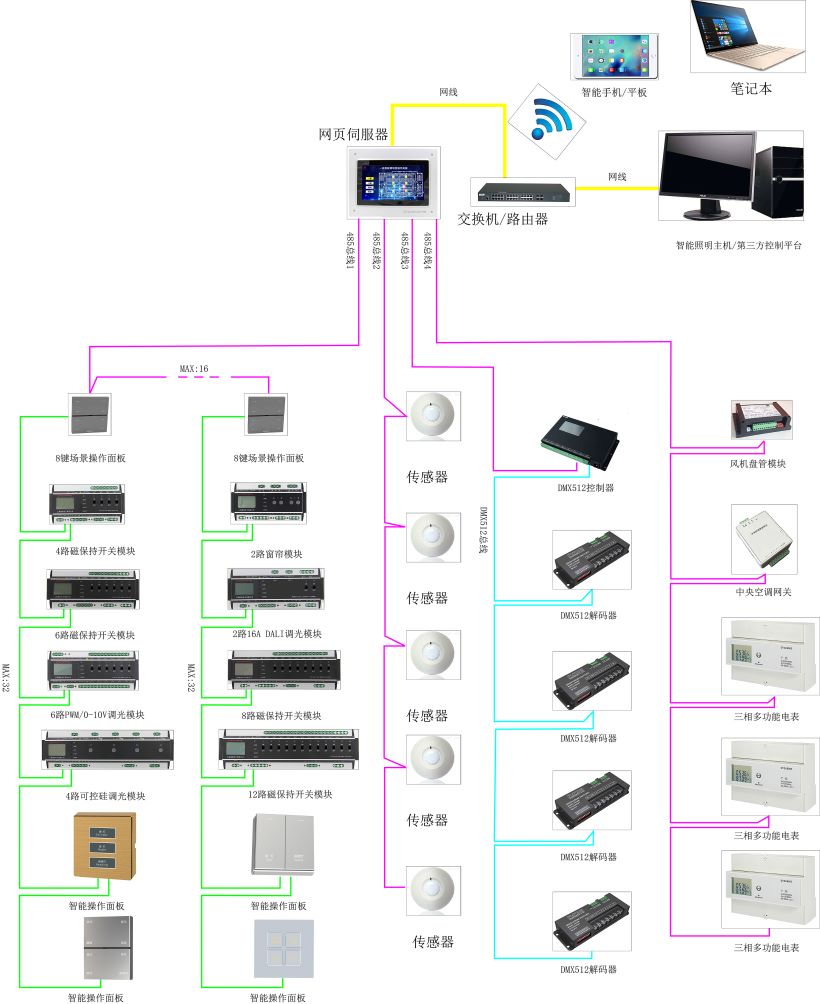

2-3  系统架构图

2-4  产品规格及技术参数

使用电源/消耗功率：         DC 24V  / 6VA

环境 / 使用：                      -25 to 60°C; 10 to 85% RH

储存环境：                         -25 to 80 °C; 低于 90% RH

人机界面：                         12864LCD屏‘菜单/确认’‘上’‘下’‘左’‘右’按键

微处理器：                        ARM系列单片微机 看门狗装置 自动复归。

通讯方式：                        1xRS-485 1/2 duplex / Modbus RTU Protocol (通讯协议)

通讯速率：                        9600~76.8k bps (工厂内设 / 建议 9600 bps)

最大通讯距离：               4000 ft (1.2 km) .

通讯讯号输入：               RS485 Modbus RTU

通讯地址设定范围:         最大到 16, 即一个面板最大可接16台控制器（可定制32）

输出规格：                      每回路最大可输出6A，4路总电流≦20A

通讯信号连接头：          5PIN端子

安装方式：                     标准DIN35mm电气轨道

外观尺寸：                     288 mm x 90 mm x 63mm

安装方式：                     标准DIN35电气轨道

重量：                             920 克

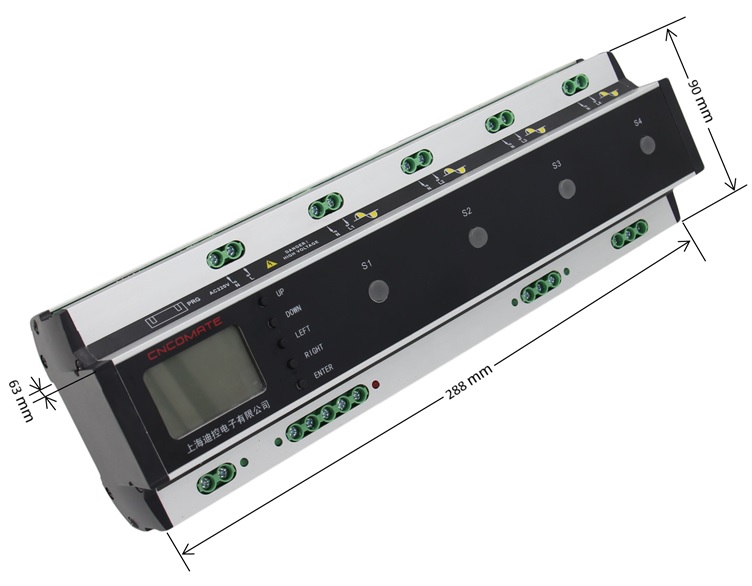

2-5  产品外壳尺寸与标注

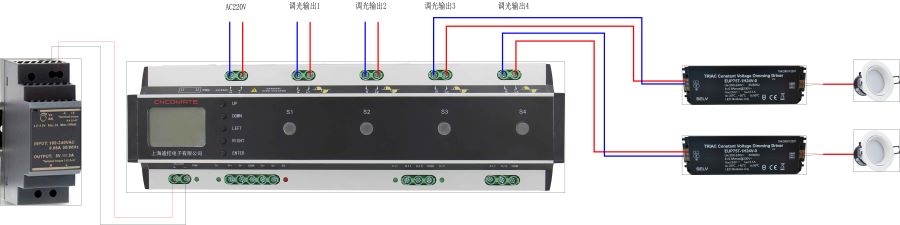

2-6   接线示意图

备注：负载如果是LED灯，在灯具和调光模块之间需要加SCR可控硅调光驱动电源; 如果是白炽灯、低压卤素灯等阻性负载，则可以直接接在调光模块上。

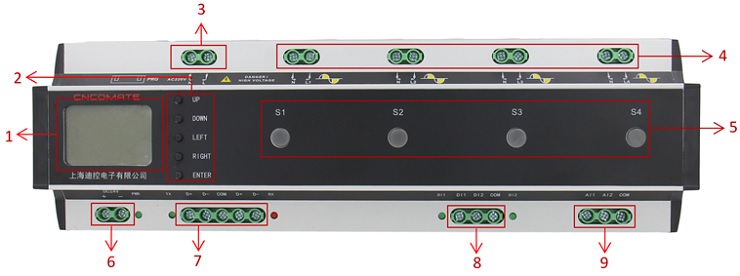

2-7  调光模块硬件说明

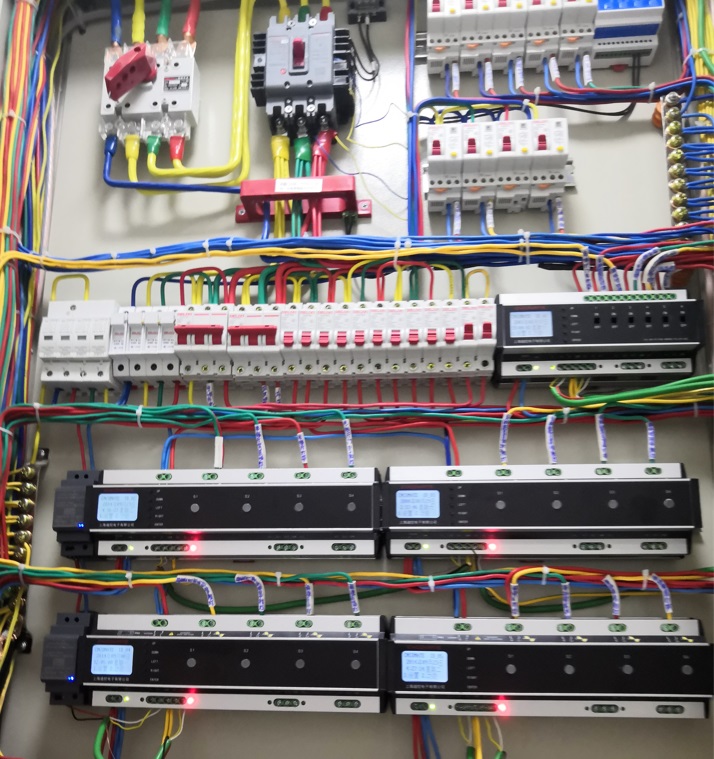

2-8  下方是成套商制作的配电箱，调光模块的安装布局仅供参考
